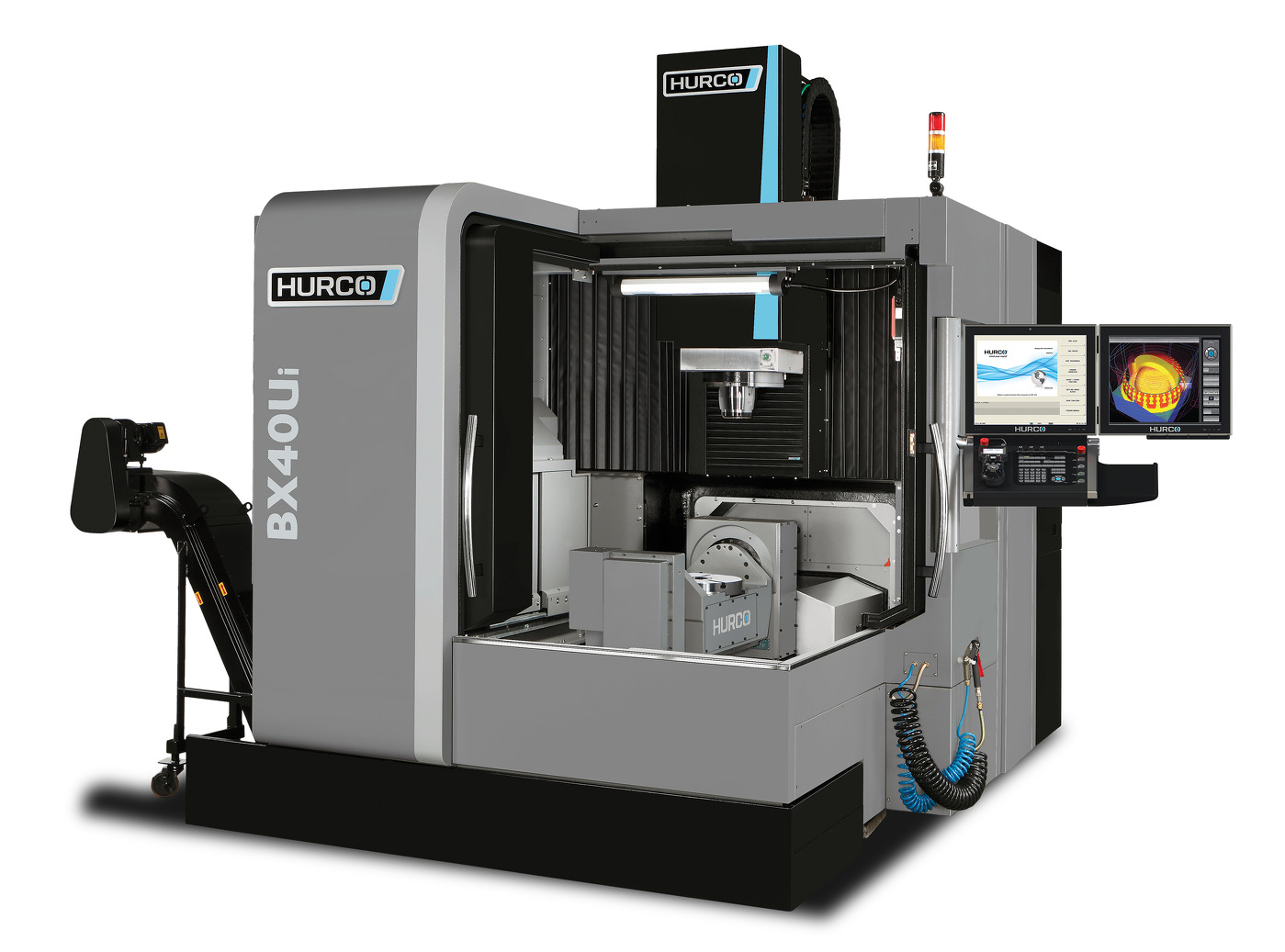

BX 40 Ui

Portálová a Horizontální obráběcí centra

Údaje a fakta

Rozjezdy

X osa (mm)	950
Y osa (mm)	550
Z osa (mm)	500
B osa (°)	-30 / +110
C osa (°)	360

Stůl

Čelo / průměr obrobku max. (mm)	348 / 535
T drážky (DIN 650)	6 x 14mm x 60°
Max. zatížení (rovnoměrné) (kg)	250

Vřeteno

Kužel vřetena (DIN 69893)	HSK 63-A
Otáčky vřetena max. (ot/min)	18.000
Výkon vřetena (kW)	35
Krouticí moment max. (Nm)	119

Posuvy

Rychloposuv os X/Y/Z (m/min)	36 / 36 / 36
Rychloposuv os B / C (ot/min)	25 / 25

Automatický výměník nástrojů

Počet pozic	30 / 50
Průměr nástroje max. (mm)	76
Délka nástroje max. (mm)	300
Hmotnost nástroje max. (kg)	7

Další data

Zástavbové rozměry (mm) otevřené dveře, vč. konzole a dopravníku třísek	4.187 / 3.705 / 2.885
Hmotnost stroje (kg)	9.400

Technické informace mohou být změněny bez předchozího upozornění. Optimální výkon stroje je závislý na okolních podmínkách, jako je napájení, přívod vzduchu a podmínky okolního vzduchu.
